Tại sao cầu dao loại nhỏ 2P 125A lại cần thiết để bảo vệ điện một chiều đáng tin cậy

Tóm tắt:Khi các hệ thống quang điện và truyền thông hiện đại ngày càng phụ thuộc vào việc phân phối nguồn DC đáng tin cậy, việc bảo vệ mạch hiệu quả đã trở nên cần thiết.Cầu chì thiên hàcung cấpCầu dao loại nhỏ 2P 125Ađược thiết kế cho các ứng dụng DC yêu cầu bảo vệ quá tải, bảo vệ ngắn mạch và cách ly mạch an toàn. Dựa trên nền tảng YRM9-125DC, các cầu dao này hỗ trợ các hệ thống DC điện áp thấp đòi hỏi khắt khe đồng thời cung cấp lắp đặt DIN-rail, khả năng cắt 10kA và tuân thủ IEC 60947-2 và GB/T 14048.2.

Mục lục

• Bộ ngắt mạch thu nhỏ 2P 125A là gì?
• Bộ ngắt mạch thu nhỏ 2P 125A hoạt động như thế nào?
• Các tính năng chính là gì?
• Thông số kỹ thuật là gì?
• Chúng thường được sử dụng ở đâu?
• Bạn nên chọn bộ ngắt mạch DC phù hợp như thế nào?
• Bạn nên cân nhắc điều gì trong quá trình cài đặt?
• Câu hỏi thường gặp
• Phần kết luận

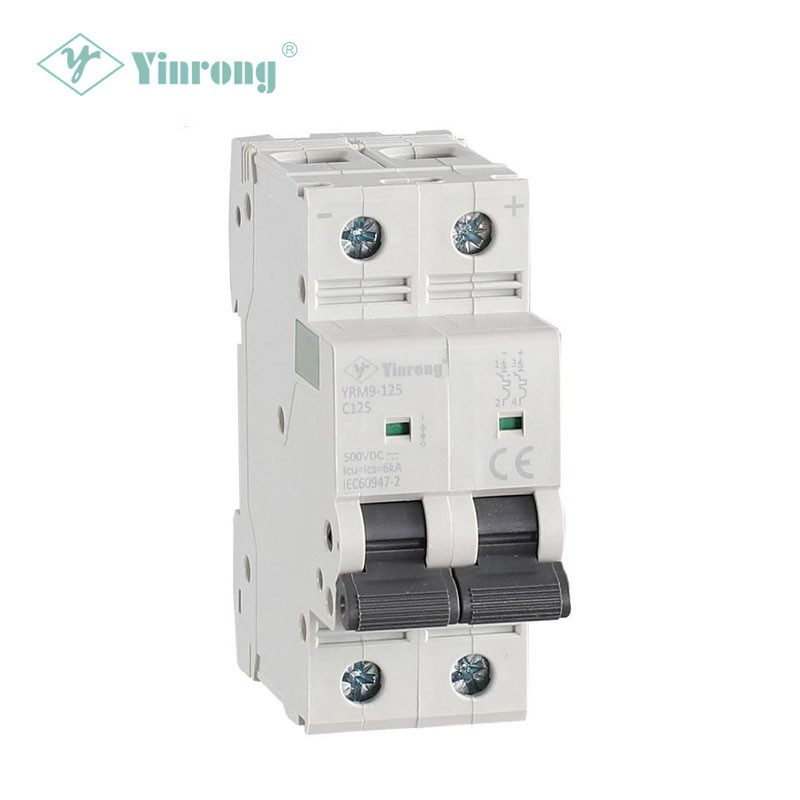

Bộ ngắt mạch thu nhỏ 2P 125A là gì?

A Bộ ngắt mạch thu nhỏ 2P 125Alà thiết bị bảo vệ DC được thiết kế để ngắt các điều kiện dòng điện bất thường và cung cấp khả năng cách ly mạch khi cần thiết. Ký hiệu “2P” đề cập đến cấu hình hai cực, trong khi 125A biểu thị định mức dòng điện danh định của kiểu máy cụ thể.

Không giống như cầu chì thông thường thường yêu cầu thay thế sau khi vận hành, cầu dao có thể được đặt lại sau khi điều tra lỗi thích hợp. Điều này làm cho nó đặc biệt hữu ích cho các hệ thống điện nơi mà khả năng bảo trì, hiệu quả bảo trì và phục hồi nhanh chóng là rất quan trọng.

Theo thông tin sản phẩm do Galaxy Fuse cung cấp, dòng YRM9-125DC của nó dành cho các hệ thống DC, đặc biệt làcơ sở hạ tầng truyền thông và hệ thống quang điện. Dòng sản phẩm hỗ trợ cấu hình 1P, 2P, 3P và 4P, với dòng điện định mức từ 80A đến 125A và cấu hình điện áp DC mở rộng từ 250VDC đến 1000VDC tùy thuộc vào số cực.

Đối với người mua so sánh các lựa chọn bảo vệ, việc hiểu sự khác biệt giữa cầu dao AC thông dụng và cầu dao DC được thiết kế theo mục đích là rất quan trọng vì việc ngắt điện DC gây ra những thách thức về điện khác nhau. Việc chọn cầu dao được xếp hạng cụ thể cho điện áp DC và tình trạng lỗi của hệ thống sẽ giúp cải thiện độ tin cậy bảo vệ tổng thể.

Bộ ngắt mạch thu nhỏ 2P 125A hoạt động như thế nào?

Mục đích chính của bộ ngắt mạch thu nhỏ là ngắt kết nối mạch khi dòng điện vượt quá điều kiện vận hành chấp nhận được. Trong hệ thống lắp đặt DC, cầu dao phải được thiết kế và định mức phù hợp với điện áp hệ thống và dòng điện sự cố có thể xảy ra.

Nguyên tắc bảo vệ có thể được xem xét thông qua ba chức năng quan trọng:

• Bảo vệ quá tải:Bộ ngắt phản hồi khi dòng điện duy trì trên mức vận hành cho phép trong một khoảng thời gian đủ.
• Bảo vệ ngắn mạch:Nó nhanh chóng làm gián đoạn dòng điện sự cố cao hơn đáng kể để giảm nguy cơ hư hỏng thiết bị.
• Sự cách ly:Mạch có thể bị ngắt kết nối trong quá trình kiểm tra, bảo dưỡng hoặc bảo trì.

Thông tin kỹ thuật YRM9-125DC chỉ định thử nghiệm dòng thời gian ở 1,05In, 1,3In, 8In và 12In. Đối với các điều kiện thử nghiệm đã nêu, mức dòng điện sự cố cao hơn có liên quan đến hành vi cắt nhanh, hỗ trợ chức năng bảo vệ ngắn mạch của máy cắt.

Các tính năng chính của Bộ ngắt mạch thu nhỏ 2P 125A là gì?

Khi chọn cầu dao DC thu nhỏ cho các ứng dụng công nghiệp hoặc năng lượng tái tạo, hiệu suất điện phải được đánh giá cùng với sự thuận tiện khi lắp đặt và khả năng bảo trì lâu dài.

1. Bảo vệ hai cực

Cấu hình 2P cung cấp giải pháp thiết thực cho mạch phân phối DC trong đó hai cực cần được chuyển mạch hoặc cách ly với nhau. Điều này có thể đơn giản hóa việc sắp xếp bảo vệ và bảo trì hệ thống.

2. Đánh giá hiện tại cao

Xếp hạng 125A làm cho loại cầu dao này phù hợp với các ứng dụng phân phối DC dòng điện cao hơn trong đó xếp hạng MCB nhỏ hơn sẽ không cung cấp đủ công suất. Dòng YRM9-125DC bao gồm các tùy chọn dòng điện định mức 80A–125A.

3. Khả năng điện áp DC

Khả năng điện áp DC là yếu tố quan trọng cần cân nhắc khi mua thiết bị bảo vệ mạch điện. Thông số kỹ thuật của sản phẩm xác định các cấu hình từ 250VDC đến 1000VDC theo cách sắp xếp cực, giúp dòng sản phẩm có thể áp dụng cho nhiều kiến ​​trúc DC.

4. Công suất cắt 10kA

Thông tin sản phẩm YRM9-125DC nêu rõCông suất cắt 10kA. Đặc tính này rất quan trọng khi đánh giá liệu thiết bị bảo vệ có thể ngắt dòng điện sự cố dự kiến ​​một cách an toàn tại điểm lắp đặt dự định hay không.

5. Lắp đặt DIN-Rail

Giá đỡ DIN-rail hỗ trợ lắp đặt thuận tiện trong các cụm phân phối điện và tủ điều khiển. Nó cũng có thể giúp việc thay thế và bảo trì trở nên đơn giản hơn đối với các nhà tích hợp hệ thống và nhà thầu điện.

6. Tuân thủ tiêu chuẩn quốc tế

Tài liệu sản phẩm xác định sự tuân thủ vớiIEC 60947-2VàGB/T 14048.2. Người mua phải luôn xác minh chứng nhận hiện hành và tài liệu thử nghiệm cho mẫu chính xác và thị trường dự định trước khi mua.

Thông số kỹ thuật là gì?

Thông số kỹ thuật phải là điểm khởi đầu khi xác định xem bộ ngắt mạch thu nhỏ 2P 125A có phù hợp cho việc lắp đặt DC cụ thể hay không.

Các thông số kỹ thuật trên được dựa trên thông tin sản phẩm được nhà sản xuất công bố. Vì điện áp và dòng điện có thể phụ thuộc vào cấu hình cột chính xác và điều kiện lắp đặt nên đội ngũ kỹ thuật nên xác nhận lựa chọn cuối cùng dựa trên tài liệu kỹ thuật mới nhất trước khi đặt hàng.

Chúng thường được sử dụng ở đâu?

Sự kết hợp giữa bảo vệ DC, công suất dòng điện cao và lắp đặt DIN-rail nhỏ gọn giúp loại cầu dao này phù hợp với một số ứng dụng điện.

Hệ thống quang điện mặt trời

Lắp đặt quang điện chứa nhiều mạch DC giữa các mô-đun năng lượng mặt trời, thiết bị kết hợp, bộ điều khiển, pin và bộ biến tần. Bộ ngắt mạch DC được chọn đúng cách có thể cung cấp khả năng bảo vệ và cách ly tại các điểm thích hợp trong kiến ​​trúc phân phối.

Hệ thống thông tin liên lạc

Cơ sở hạ tầng viễn thông và truyền thông thường dựa vào phân phối điện DC. Bảo vệ mạch đáng tin cậy giúp tách các nhánh bị lỗi và hỗ trợ bảo trì mà không cần tắt các mạch không bị ảnh hưởng một cách không cần thiết.

Bảng phân phối DC

Hệ thống điều khiển công nghiệp và tủ phân phối DC có thể sử dụng các cầu dao thu nhỏ được xếp hạng thích hợp để bảo vệ các mạch điện đi riêng lẻ trong khi vẫn duy trì chiến lược bảo vệ có cấu trúc.

Lưu trữ năng lượng và thiết bị DC liên quan

Trong trường hợp hệ thống nguồn DC yêu cầu bảo vệ nhánh dòng điện cao hơn, bộ ngắt mạch được đánh giá phù hợp có thể tạo thành một phần của kiến ​​trúc bảo vệ tổng thể. Tuy nhiên, các ứng dụng lưu trữ năng lượng của pin đòi hỏi phải đánh giá cẩn thận dòng điện sự cố, điện áp, khả năng ngắt, sự phối hợp và các tiêu chuẩn áp dụng.

Bạn nên chọn bộ ngắt mạch DC phù hợp như thế nào?

Việc chọn cầu dao loại nhỏ 2P 125A không bao giờ chỉ dựa vào cường độ dòng điện. Một quá trình lựa chọn đáng tin cậy sẽ xem xét toàn bộ môi trường điện.

1. Xác nhận điện áp hệ thống.Định mức điện áp DC của máy cắt phải đáp ứng hoặc vượt quá yêu cầu thực tế của hệ thống.
2. Tính toán dòng điện thiết kế.Chọn dòng điện định mức phù hợp với tải liên tục và các yêu cầu thiết kế điện hiện hành.
3. Xác định dòng điện ngắn mạch kỳ vọng.Công suất cắt phải phù hợp với mức độ lỗi tại điểm lắp đặt.
4. Kiểm tra cấu hình cực.Xác nhận xem kiến ​​trúc hệ thống có yêu cầu bảo vệ 1P, 2P, 3P hay 4P hay không.
5. Xác minh tính tương thích của dây dẫn.Kích thước cáp, thiết bị đầu cuối, phương thức kết nối và điều kiện lắp đặt phải tương thích với cầu dao đã chọn.
6. Xem xét các tiêu chuẩn và chứng nhận.Đảm bảo tài liệu sản phẩm đáp ứng các quy định và yêu cầu của khách hàng áp dụng cho thị trường mục tiêu.
7. Xem xét việc cài đặt và bảo trì.Việc lắp đặt thanh ray DIN và nhận dạng rõ ràng có thể cải thiện hiệu quả tổ chức và dịch vụ của bảng điều khiển.

Đối với các nhóm mua sắm đang tìm kiếm mộtnhà sản xuất hoặc nhà cung cấp Trung Quốc, tài liệu kỹ thuật phải được đánh giá cùng với khả năng sản xuất, quy trình kiểm soát chất lượng, chứng nhận, khả năng giao hàng và hỗ trợ sau bán hàng.

Bạn nên cân nhắc điều gì trong quá trình cài đặt?

Việc lắp đặt đúng cũng quan trọng như việc chọn đúng cầu dao. Thiết bị bảo vệ mạch chất lượng cao không thể bù đắp cho việc nối dây không chính xác, kích thước dây dẫn không đủ hoặc thiết kế hệ thống không phù hợp.

• Thực hiện theo sơ đồ nối dây và hướng dẫn lắp đặt của nhà sản xuất.
• Xác nhận cực tính DC và nhận dạng đầu cuối trước khi cấp điện cho mạch.
• Sử dụng dây dẫn và thiết bị đầu cuối phù hợp với dòng điện định mức và môi trường lắp đặt.
• Kiểm tra lực siết chặt theo tài liệu kỹ thuật hiện hành.
• Xác minh điện áp máy cắt và khả năng cắt theo điều kiện hệ thống thực tế.
• Kiểm tra các kết nối định kỳ để phát hiện các dấu hiệu quá nhiệt, lỏng lẻo hoặc hư hỏng cơ học.
• Chỉ những nhân viên điện có trình độ mới được thực hiện lắp đặt, kiểm tra, khắc phục sự cố hoặc bảo trì.

Thông tin YRM9-125DC được công bố cũng xác định kết nối dây tối đa 25mm2 và lắp đặt DIN-rail, cung cấp cho các nhà thiết kế bảng điều khiển thông tin hữu ích khi lập kế hoạch bố trí vỏ bọc.

Câu hỏi thường gặp

2P có nghĩa là gì trên cầu dao loại nhỏ 125A?

“2P” có nghĩa là cầu dao có hai cực. Trong hệ thống bảo vệ DC, việc bố trí chuyển mạch và cách ly chính xác phải được xác định theo kiến ​​trúc điện và các quy định hiện hành.

MCB 2P 125A có phù hợp với hệ thống quang điện mặt trời không?

Nó có thể được sử dụng trong các ứng dụng quang điện DC phù hợp khi định mức điện áp, định mức dòng điện, khả năng cắt, cấu hình cực và các yêu cầu lắp đặt phù hợp với thiết kế hệ thống. YRM9-125DC được xác định cụ thể cho các ứng dụng quang điện và truyền thông mặt trời.

Khả năng ngắt của YRM9-125DC là bao nhiêu?

Thông tin sản phẩm được công bố chỉ rõ mộtCông suất cắt 10kA. Sự phù hợp thực tế vẫn phải được đánh giá dựa trên dòng điện ngắn mạch dự kiến ​​tại điểm lắp đặt.

Sản phẩm tuân thủ những tiêu chuẩn nào?

Nhà sản xuất xác địnhIEC 60947-2VàGB/T 14048.2theo tiêu chuẩn áp dụng cho sản phẩm. Người mua nên yêu cầu tài liệu chứng nhận và tuân thủ hiện hành đối với các yêu cầu mua hàng cụ thể của họ.

Tuổi thọ cơ học là gì?

Các thông số kỹ thuật được công bố nêu rõ tuổi thọ cơ học của20.000 chu kỳ. Tuổi thọ sử dụng thực tế có thể phụ thuộc vào điều kiện vận hành, tần suất chuyển mạch, điều kiện môi trường và yêu cầu ứng dụng.

Phần kết luận

Việc bảo vệ mạch DC đáng tin cậy đòi hỏi nhiều điều hơn là chỉ đơn giản chọn cầu dao có định mức dòng điện chính xác. Một sự phù hợpBộ ngắt mạch thu nhỏ 2P 125Anên kết hợp khả năng điện áp DC thích hợp, khả năng cắt, cấu hình cực, khả năng tương thích lắp đặt và các tiêu chuẩn được công nhận. Nền tảng YRM9-125DC của Galaxy Fuse được thiết kế cho các ứng dụng bao gồm hệ thống quang điện và truyền thông, với các thông số kỹ thuật đã được công bố bao gồm dòng định mức 80–125A, khả năng ngắt lên đến 10kA, lắp đặt thanh ray DIN và tuân thủ tiêu chuẩn IEC 60947-2 và GB/T 14048.2.

Nếu bạn đang tìm nguồn cung ứng bảo vệ mạch DC đáng tin cậy cho dự án quang điện, hệ thống thông tin liên lạc, bảng phân phối hoặc ứng dụng công nghiệp khác,liên hệ với chúng tôiđể thảo luận về điện áp, dòng điện, cấu hình cực, yêu cầu lắp đặt và thông số kỹ thuật của dự án. Galaxy Fuse có thể cung cấp thông tin sản phẩm và hỗ trợ kỹ thuật để giúp bạn xác định giải pháp bảo vệ mạch điện phù hợp.
